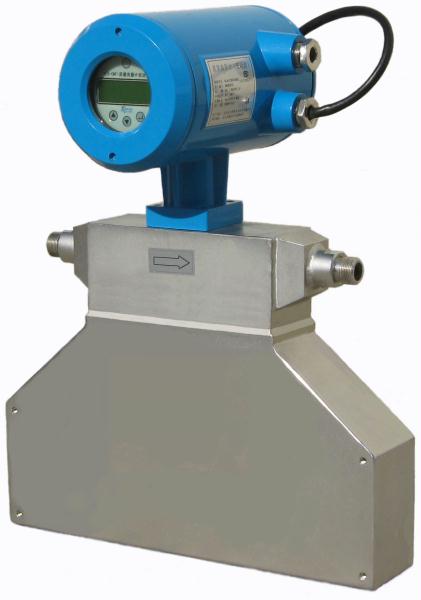

科氏力质量流量计

点击放大	产品名称： 科氏力质量流量计 公司名称： 郑州申泰仪表制造有限公司 产品型号： SHT-ZF 产品简介： 科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。

详细说明

一、概  述

科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。

即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。

本公司仪表已在中国获得了防爆认证。

二、测量原理

质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。

当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。

三、产品技术参数

3.1技术指标

技术指标参数表（表一）



指标名称	技术参数
质量流量测量准确度	±[0.2% + （零点稳定度/瞬时质量流量×100%）]
质量流量测量重复性	±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×100%）]
密度测量范围	0.2 g/cm3～3.5g/cm3
密度测量准确度	±0.002g/cm3
温度测量范围	-60℃～+200℃
温度测量准确度	±1℃
电流输出	4mA～20mA
频率输出	0Hz～10kHz
批控继电器触点容量	24V/0.1A
批控继电器触点形式	常开（用户订货时说明，可改为常闭）

3.2基本参数

工作环境参数表（表二）



名    称	参    数
流体介质温度	-40℃～+200℃
工作环境温度	0℃～+40℃
工作环境湿度	≤90% RH，非冷凝
大气压力	86kPa～106kPa
变送器供电要求	本安型电源电压:  AC(220±10%)V，（50±5%）Hz 复合型电源电压:  (24±10%)V
整机功率	＜ 15W
