产品名称: |

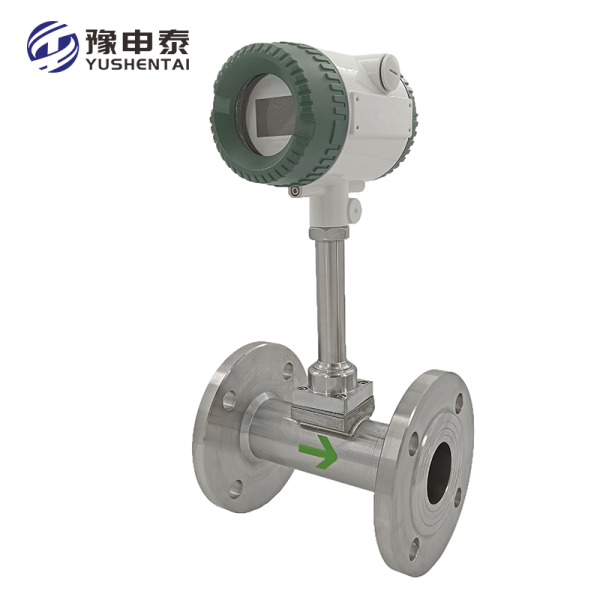

涡街流量计 |
公司名称: |
郑州申泰仪表制造有限公司 |
产品型号: |
SHT-VF |
产品简介: |
SHT-VF型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.
|
|
详细说明
一. 产品的种类和适用范围
1. SHT-VF系列满管型涡街流量仪表
2. SHT-VF系列插入型压电式涡街流量仪表
3. SHT-VF系列满管型电容式涡街流量仪表
4. SHT-VF系列插入型电容式涡街流量仪表
5. SHT-VF系列电池供电型涡街流量仪表
6. 潜水型/分体型涡街流量仪表(协议订货)
7. 多功能曲线纪录积算仪,带P/T补偿功能、中文液晶显示
8. 智能流量积算仪,数码管显示
SHT-VF型 涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体 (氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.
二. 工作原理
在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街.
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
三.主要技术指标 表(一)
公称通径(mm)
|
25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
|
公称压力(MPa)
|
DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
|
介质温度(℃)
|
压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
|
本体材料
|
1Cr18Ni9Ti,(其它材料协议供货)
|
允许振动加速度
|
压电式:0.2g 电容式:1.0~2.0g
|
精确度
|
±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
|
范围度
|
1:6~1:30
|
供电电压
|
传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
|
输出信号
|
方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
|
压力损失系数
|
符合JB/T9249标准 Cd≤2.4
|
防爆标志
|
本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5
|
防护等级
|
普通型IP65 潜水型 IP68
|
环境条件
|
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
|
适用介质
|
气体、液体、蒸汽
|
传输距离
|
三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω
|
|
