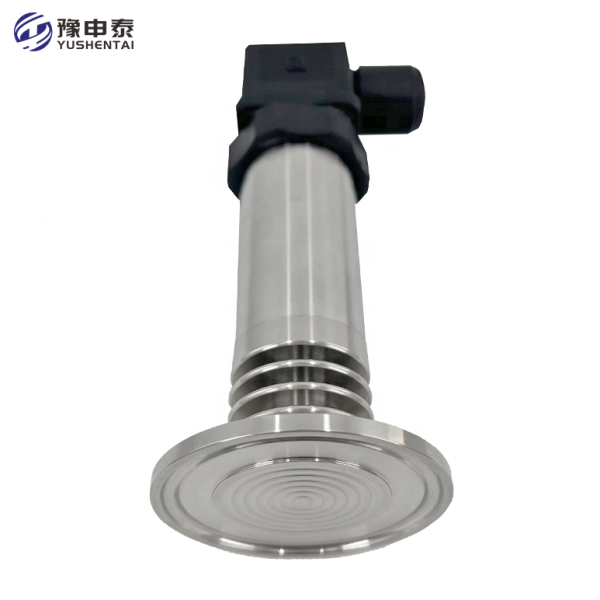

精巧压力变送器（卫生型）

点击放大	产品名称： 精巧压力变送器（卫生型） 公司名称： 郑州申泰仪表制造有限公司 产品型号： 产品简介： SHT系列精巧型压力变送器采用国际先进水平的传感器，配合高精度电子元件，经激光调阻和温度补偿，线形补偿、信号放大、V/I转换、压力过载限流等信号处理等严格的工艺过程装配而成， 输出工业标准的(4～20)mA信号。 该产品经长期老化及稳定性考核等工艺进行了筛选，具有抗过压、过流、反向、雷击和电磁干扰等功能，具有较高的性价比。产品性能稳定可靠，安装方便。

详细说明

1、使用对象

液体、气体、蒸汽压力测量、液体液位测量。

2、特点

●综合精度：0.2%、0.5%
●输出选择：4～20mA、0～10VDC、0～5VDC、0～20mA
●敏感部件及线路板是全固体结构，坚固抗振。
●抗干扰能力强，温度稳定性好。
●防爆壳体结构，可全天候使用。
●具有最优良的防腐性能，保证最好的防腐性价比。
●结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装在管道上。

3、性能技术指标

测量范围：   0～20MPa

电  源：24V·DC；无负载时变送器可工作在12V·DC，最大为36V·DC。
负载阻抗R与电源电压V的关系：R≤50(V-12)Ω
温度范围：介质温度-10℃～70℃
相对湿度：0～95%。
阻    尼：0.1S。
稳 定 性：最大量程的0.2%F.S/年

温度影响：在补偿温度-10～70℃范围内，温度飘移低于0.2%F.S，在整个允许工作温度范围内低于0.5%F.S

超压影响：加超压极限内压力后，误差为最大量程的±0.25%。

振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g。
电源影响：小于输出量程0.01%/V。
负载影响：如输入电压满足负载特性，则无负载影响。

隔离膜片：316L不锈钢

电气连接：赫斯曼接头

过程连接：直径50.5mm，(可根据客户要求定制)

4、安装方式

压力变送器通常采用管道直接安装方式，建议加装一次阀门，便于安装、调试和维护。
当介质温度高于70℃时则需要加装一定长度的引压管，便于冷却介质，否则会造成测量不准甚至损坏变送器。
